Matplotlib subplot2grid()函数

Matplotlib subplot2grid()函数在网格的特定位置创建轴对象提供了更大的灵活性。它还允许轴对象跨越多个行或列。

# Filename : example.py
# Copyright : 2020 By Nhooo
# Author by : www.cainiaojc.com
# Date : 2020-08-08
plt.subplot2grid(shape, location, rowspan, colspan)

在下面的示例中，图形对象的3X3网格填充了行和列跨度中不同大小的轴对象，每个对象显示不同的图。

参考以下示例代码：

示例

# Filename : example.py
# Copyright : 2020 By Nhooo
# Author by : www.cainiaojc.com
# Date : 2020-08-08
#! /usr/bin/env python
 #coding=utf-8
 import matplotlib.pyplot as plt
 import numpy as np
 import math
 # 显示中文设置...
 plt.rcParams['font.sans-serif'] = ['SimHei'] # 步骤一(替换sans-serif字体)
 plt.rcParams['axes.unicode_minus'] = False # 步骤二(解决坐标轴负数的负号显示问题)
 a1 = plt.subplot2grid((3,3),(0,0),colspan = 2)
 a2 = plt.subplot2grid((3,3),(0,2), rowspan = 3)
 a3 = plt.subplot2grid((3,3),(1,0),rowspan = 2, colspan = 2)
 x = np.arange(1,10)
 a2.plot(x, x*x)
 a2.set_title('平方')
 a1.plot(x, np.exp(x))
 a1.set_title('指数')
 a3.plot(x, np.log(x))
 a3.set_title('log')
 plt.tight_layout()
 plt.show()

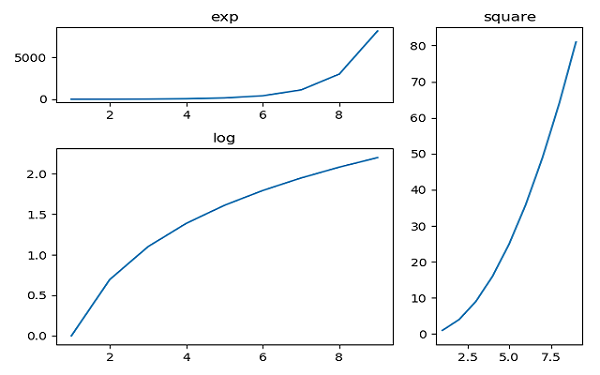

执行上面示例代码，得到以下结果 -

执行代码结果
