Matplotlib subplots()函数

Matplotlib的pyplot API有一个称为subplots()的便捷函数,它充当实用程序包装器,并在单个调用中帮助创建子图的公共布局,包括封闭的图形对象。函数的原型如下:

# Filename : example.py
# Copyright : 2020 By Nhooo
# Author by : www.cainiaojc.com
# Date : 2020-08-08
plt.subplots(nrows, ncols)

此函数的两个整数参数指定子图网格的行数和列数。该函数返回一个图形对象和一个包含等于nrows * ncols的轴对象的元组。每个轴对象都可通过索引访问。在这里,我们创建一个2行2列的子图,并在每个子图中显示4个不同的图。

参考以下实现代码:

# Filename : example.py
# Copyright : 2020 By Nhooo
# Author by : www.cainiaojc.com
# Date : 2020-08-08
#! /usr/bin/env python
 #coding=utf-8
 import matplotlib.pyplot as plt
 import numpy as np
 import math
 # 显示中文设置...
 plt.rcParams['font.sans-serif'] = ['SimHei'] # 步骤一(替换sans-serif字体)
 plt.rcParams['axes.unicode_minus'] = False # 步骤二(解决坐标轴负数的负号显示问题)
 fig,a = plt.subplots(2,2)
 x = np.arange(1,5)
 a[0][0].plot(x,x*x)
 a[0][0].set_title('平方')
 a[0][1].plot(x,np.sqrt(x))
 a[0][1].set_title('平方根')
 a[1][0].plot(x,np.exp(x))
 a[1][0].set_title('指数')
 a[1][1].plot(x,np.log10(x))
 a[1][1].set_title('log')
 plt.show()

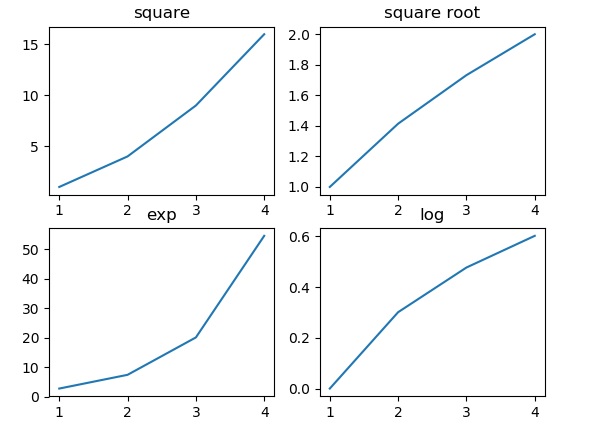

执行上面示例代码,得到以下结果 -

执行代码结果
